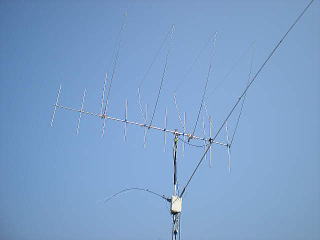

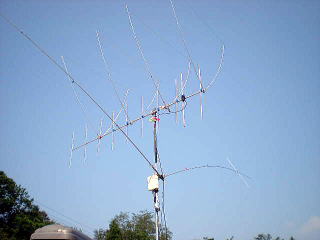

移動用　アンテナ


 3.5MHzから144MHzまでポール1本で
ON AIRできます。
144MHzは10ele。50MHzはデルタ4ele
3.5MHzから28MHzはばんざいダイポール
 移動先でたくさんのバンドに出たいときは
このアンテナでOK

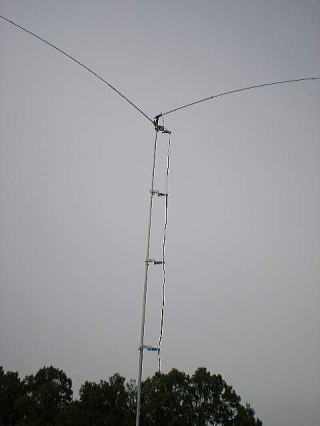

 HF移動用同調フィーダ式ダイポール
1.9MHzと3.5MHzはT型
7MHzから28MHzは
同調フィーダ式ダイポール
片側7m。軽量アルミパイプ
先端は直径4mm

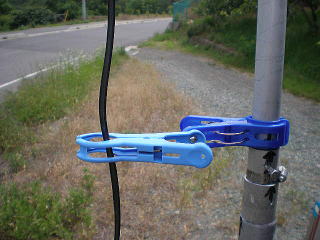

2mmづつ太くなっています		 洗濯ばさみの大きいものでポールから
浮かせてあります。
フィーダはTVフィーダ300オーム10m

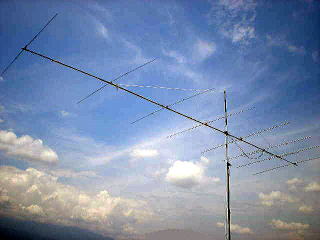

   50MHzの国外DXを聞くために復活させ、
改良をした8eleのHB9CVロングジョンタイプ
です。
ブームの長さは8.8mです。
移動先が広くないと上げることができません
ヨーロッパが聞こえるでしょうか?

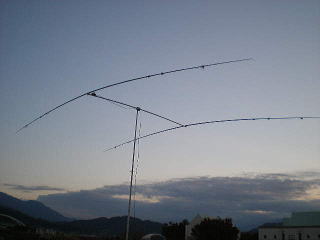

   7MHz 10MHz 18MHz 24MHz
4BANDの2eleヤギアンテナです。
共振型のトラップを初めて使用しました。
いままでは　2バンドで延長コイル型の
ものだけでしたが、共振型トラップに
初めてトライしてみました。
2ヶ月ほどいろいろチャレンジしましたが
最終的には4BANDの2eleが完成しました。
トラップは内側から、24M,18M,10Mと
3個ついています。
7MHzと10MHzがディレクター方式で
18MHzと24MHzがリフレクター方式です。
マッチングに苦労しましたが、なんとか
SWRも各バンド追い込むことができました。
試したヘアピンコイルは10個以上でした。

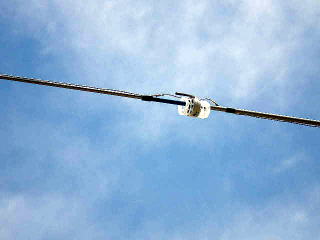

   共振型トラップは、お得意の100円ショップ
のヘアカーラーの中身のボビンです。
Cは同軸ケーブルを使っています。
エレメントは片側6m50cmのグラス竿に
ケーブルを這わせてあります。
ブームの長さは4mです。
いつもどうり片手で上げることができます。
